3EFLS-I
克特拉绳开关是工业场景中的一种紧急停机装置，通常用于传送带、生产线等长距离设备。当紧急情况发生时，工作人员可以在设备的任何位置拉动与开关相连的绳索来触发停机，从而保护人身和设备安全。其基本构造包括拉杆、复位柄、凸轮和微动开关等部件。

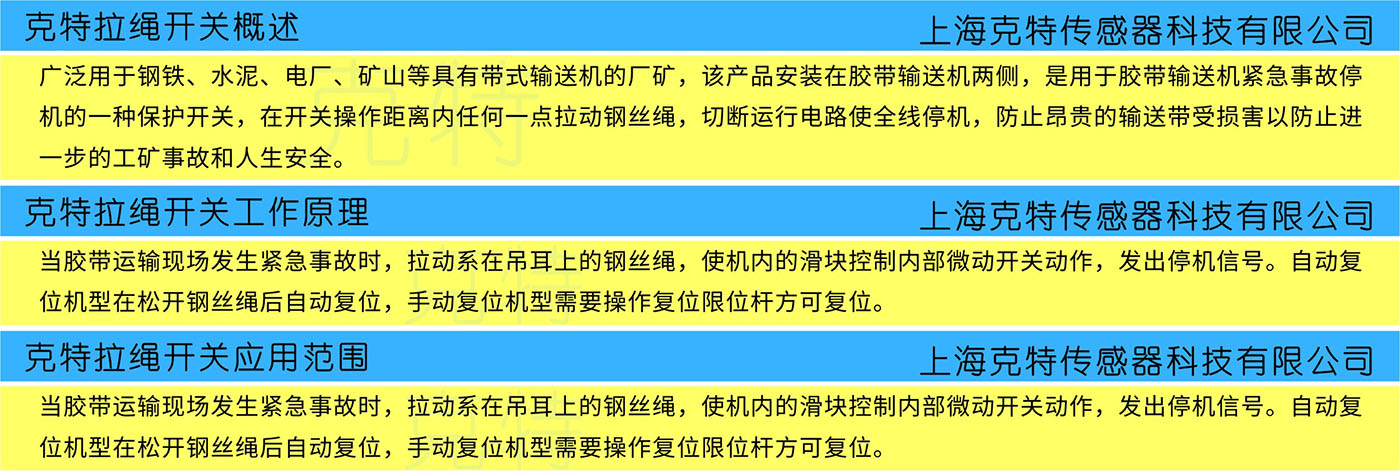

工作原理：一触即发的安全防线
克特拉绳开关主要由拉杆、复位柄、凸轮、锁槽及微动开关等部件构成。它通常安装在皮带输送机等设备的两侧，并用钢丝绳沿着设备铺设连接。当设备沿线任意位置拉动钢丝绳时，会驱动开关内部的臂杆旋转，带动凸轮发生位移，从而驱动微动开关切断控制线路，让机器立刻停止运行。
除了主动拉动，可靠的克特拉绳开关还应具备“断绳检测”功能。当绳索因意外断裂、磨损或变得松弛时，开关内部的特殊结构也能检测到这种状态变化并同样触发停机信号，有效避免了因绳索失效而导致安全功能丧失的情况。
?? 主要类型与选型核心
克特拉绳开关按复位方式主要分为两大类，适用于不同的安全需求和场景。同时，外壳与触点的选择也至关重要。
按复位方式分类
手动复位型：动作后内部机构锁死，必须由操作人员到现场通过手柄或按钮手动复位。此设计确保了故障在被确认和排除前，设备不会意外重启，因此安全性最高，是绝大多数工业应用的首选。
自动复位型：动作后，当绳索上的外力消失，开关会自动返回初始位置。其优点是无需人员到场复位，但可能因振动等外力干扰而导致意外重启，存在安全隐患。
选型要点：对于需要高安全等级的场合，应优先选择手动复位型；而对于一些风险较低、需要减少人工干预的自动化环节，可选用自动复位型。
外壳与触点
外壳材料：决定了开关的环境适应性。
触点配置：这关系到如何接入控制电路。常见触点形式包括1NO/1NC（1常开/1常闭）、2NC（2常闭）和1NO/2NC等。通常，常闭触点用于串联急停回路，一旦断开即停机；常开触点则用于信号反馈或报警。
应用与安装：让保护落到实处
应用场景
克特拉绳开关广泛用于需紧急停机的长距离设备：
行业领域：钢铁、水泥、电厂、矿山、港口码头的带式输送机系统。
具体设备：斗式提升机、包装生产线、起重机、挖掘机等。

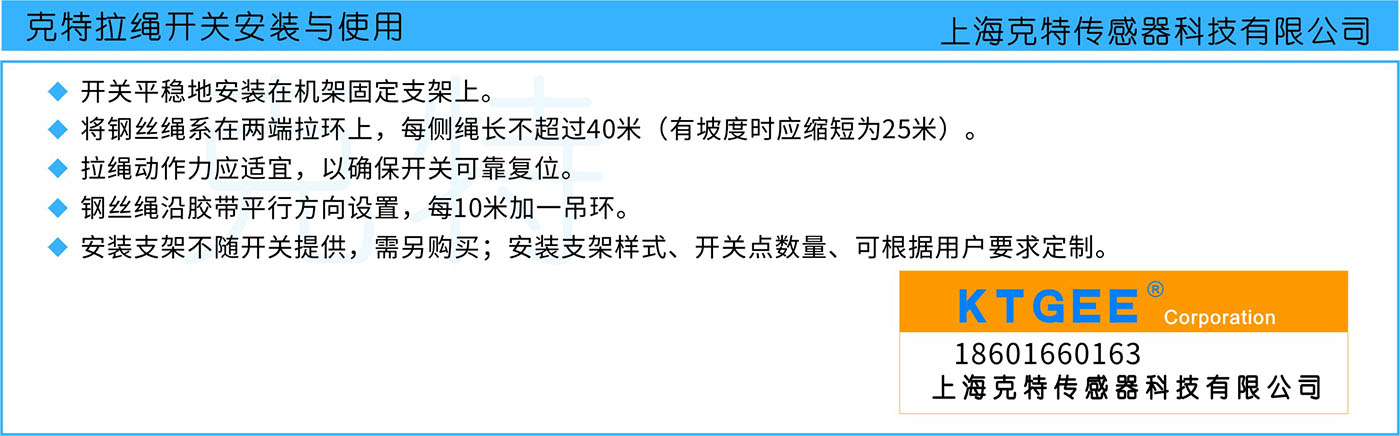

安装要点
规范的安装与维护是保障其有效性的关键，下表总结了安装和维护的核心参数。
项目 推荐标准 / 做法
安装位置 安装在便于操作的人行通道旁，高度距地面 0.8~1.2米 为佳。
间距与跨度 水平段开关间距建议30至50米；倾斜段或响应要求高时应缩短至约30米。单开关覆盖长度一般≤30米，特殊型号可达100米。
钢丝绳规格 推荐Φ3至Φ5毫米的覆塑钢丝绳。
支撑与张力 每隔2-3米用托环支撑钢丝绳以防下垂。张力应调至侧向拉力约40N时即可触发。复位后检查，张力通常需保持在50-100N范围内。
电气接线 将常闭触点串联接入控制回路。为满足安全等级要求，建议接线前务必切断总电源并完成安全回路设计。
复位与测试 手动复位型开关动作后，必须由人员到场手动复位。安装与维护后进行功能测试，确保在绳索任意位置拉动均能可靠停机。
