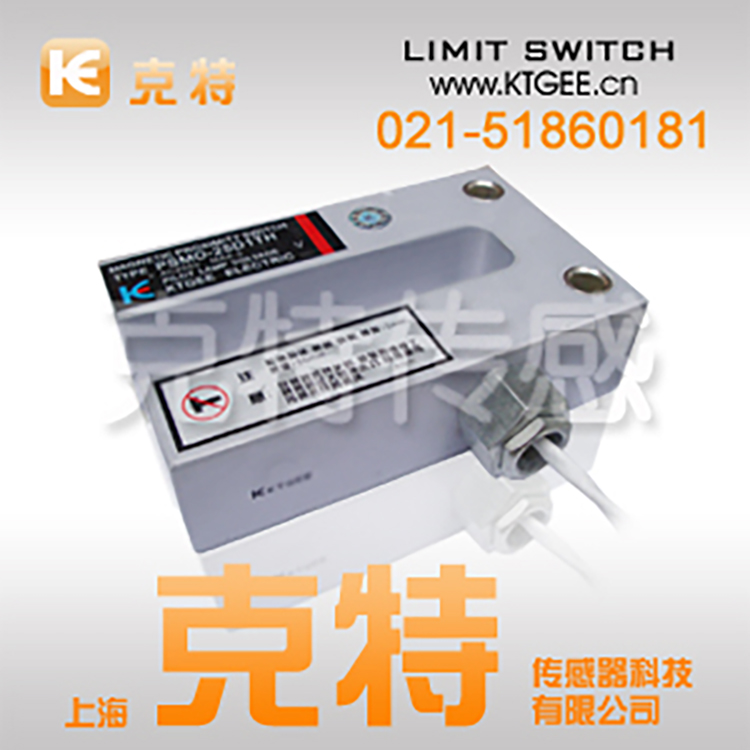

PSMO-25EITH
抗干扰能力强,能在恶劣的环境下全天候的工作,工作稳定可靠,使用寿命长,经久耐用。
PSMO-25EITH耐高温限位开关广泛运用于食物、纺织、包装、冶金、煤矿、医药、钢铁、修建等范畴职业、经济实用,无污染,低碳环保。
无与伦比的性能在高温度、湿度氛围,超过任何非触摸类型
接连130°C(130°C短时间
·直接操控100 VDC或更高,不需要电力供应单位或扩大中继
·没有过错的操作或打破电路因为噪声和/或添加
·非触摸式规划保证使用寿命长和维护自在操作
典型应用
接连锻造机,烤箱、转换器、轧钢厂、水泥固化炉、冰箱内部设备。
坡口宽度毫米 25
品牌 克特
型号 PSMO-25EITH
生产厂家 上海克特传感器科技有限公司
槽深毫米 120
终端衔接 与耐热电缆外层dia(4.6毫米。0.75平方毫米)3 m
Enclosure1 IP67
规范的叶片 构造铁板t2.3X50x135mm(SPCC等等)
评级的实践操作能力 240V 1.0,115 0.5 vdc
操作温度 -25 + 130°C
贮存温度 -40 + 150°C
兼并Bestact类型(项目类型) r15大容量(重型)
1是指程度的维护(IEC规范529)
注意事项
1、严禁在接通电源的状态下接线,严格按接线图上的标色接线。
2、开关感应面与被测体之间的距离应该取额定动作距离的80]以内,以保证开关工作。
3、一般不宜串、并联使用,如有需要,建议用中间继电器串、并联来驱动负载。
4、直流型开关使用直流稳压电源供电,电压纹波小于10](vpp)。
5、二进制开关(不论直流还是交流)先经负载再接至电源,否则将损坏开关。
6、高温的工作电压不允许超过其规范值。
典型应用
1、水泥:回转窑窑头/篦冷机工况监测
2、电厂:锅炉及余热锅炉燃烧监测
3、玻璃:玻璃熔化炉工况监测
4、冶金:高炉/加热炉工况监测
5、石化:各种管式加热炉工况监测
6、垃圾处理:燃烧器及焚化炉工况监测
克特产品接线
1、有两线制和三线制之区别,三线制又分为NPN型和PNP型,它们的接线是不同的。
2、两线制的接线比较简单,与负载串联后接到电源即可。
3、三线制的接线:红(棕)线接电源正端;蓝线接电源0V端;黄(黑)线为信号,应接负载。负载的另一端是这样接的:对于NPN型,应接到电源正端;对于PNP型,则应接到电源0V端。
4、负载可以是信号灯、继电器线圈或可编程PLC的数字量输入模块。
5、需要特别注意接到PLC数字输入模块的三线制的型式选择。PLC数字量输入模块一般可分为两类:一类的公共输入端为电源负极,电流从输入模块流出,此时,一定要选用NPN型;另一类的公共输入端为电源正极,电流流入输入模块,此时,一定要选用PNP型。千万不要选错了。
6、两线制受工作条件的控制,导通时开关本身产生一定压降,截止时又有一定的剩余电流流过,选用时应予考虑。三线制虽多了一根线,但不受剩余电流之类不利因素的困扰。
7、有的厂商将的“常开”和“常闭”信号同时引出,或增加其它功能,此种情况,请按产品说明书具体接线。
